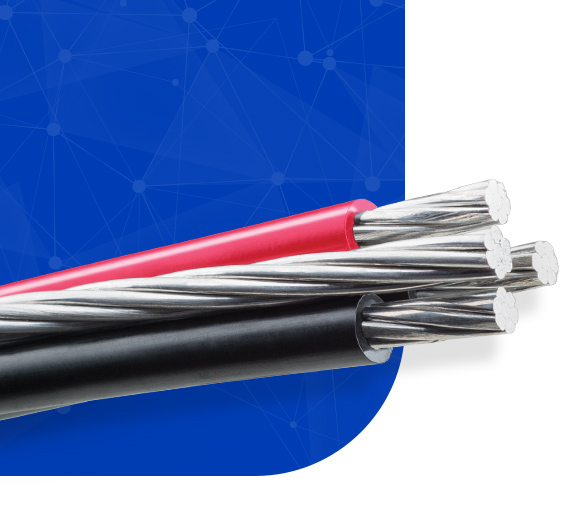

Cabo Multiplexado Lamex com Condutor Neutro (CA)

Cabo Multiplexado Lamex com Condutor Neutro (CA)


APLICAÇÃO

Os cabos multiplexados são recomendados para instalações aéreas em baixa tensão de sistema de distribuição de energia elétrica.


DADOS CONSTRUTIVOS

Os cabos multiplexados de 0,6/1kV, são reunidos em 1, 2 e 3 condutores fase em torno de um condutor neutro.
• Condutor fase: Condutor de alumínio 1350, sólido (10mm²) ou com encordoamento redondo compactado.
• Isolação: Camada extrudada de polietileno reticulado XLPE para classe térmica de 90ºC colorido.
• Condutor neutro: Condutor de alumínio 1350 H19 com encordoamento redondo, não isolado.


ACONDICIONAMENTO

Em bobinas ou rolos.


NORMA(S) APLICÁVEL(IS)

ABNT NBR 8182 • Cabos de potência multiplexados autossustentados com isolação extrudada de PE ou XLPE, para tensões até 0,6/1kV.


DADOS CONSTRUTIVOS


Formação Seção Condutor Fase Condutor Neutro - CA Cabo Completo
Nominal (mm²) Nº Fios Diâmetro condutor (mm) Espessura Isolação (mm) Nº Fios x diâmetro (mm) Diâmetro Condutor (mm) Carga Ruptura (daN) Diâmetro Externo (mm) Massa Aprox. (Kg/km) Resistência Elétrica C.C (ohm/km)
CABOS DUPLEX
1x1x10+10 1 3,49 1,20 7 x 1,36 4,08 195 10,1 73 3,08
1x1x16+16 7-Rc 4,70 1,20 7 x 1,70 5,10 300 12,3 113 1,91
1x1x25+25 7-Rc 5,95 1,40 7 x 2,11 6,33 446 15,2 172 1,20
1x1x35+35 7-Rc 7,00 1,60 7 X 2,50 7,50 614 17,9 240 0,868
1x1x50+50 7-Rc 8,20 1,60 7 X 3,00 9,00 836 20,6 331 0,641
CABOS TRIPLEX
2x1x10+10 1 3,49 1,20 7 x 1,36 4,08 195 11,6 118 3,08
2x1x16+16 7-Rc 4,70 1,20 7 x 1,70 5,10 300 14,1 182 1,91
2x1x25+25 7-Rc 5,95 1,40 7 x 2,11 6,33 446 17,4 276 1,20
2x1x35+35 7-Rc 7,00 1,60 7 x 2,50 7,50 614 20,3 383 0,868
2x1x50+50 7-Rc 8,20 1,60 7 x 3,00 9,00 836 23,1 523 0,641
2x1x70+70 14-Rc 9,80 1,80 7 x 3,45 10,35 1.081 27,0 693 0,443
CABOS QUADRUPLEX
3x1x10+10 1 3,49 1,20 7 x 1,36 4,08 195 13,4 162 3,08
3x1x16+16 7-Rc 4,70 1,20 7 x 1,70 5,10 300 16,2 251 1,91
3x1x25+25 7-Rc 5,95 1,40 7 x 2,11 6,33 446 20,0 380 1,20
3x1x35+35 7-Rc 7,00 1,60 7 x 2,50 7,50 614 23,3 526 0,868
3x1x50+50 7-Rc 8,20 1,60 7 x 3,00 9,00 836 26,4 715 0,641
3x1x70+70 14-Rc 9,80 1,80 7 x 3,45 10,35 1.081 30,9 947 0,443
3x1x95+95 19-Rc 11,35 2,00 19 x 2,50 12,50 1.613 35,8 1.317 0,320
3x1x120+120 19-Rc 12,85 2,00 19 x 2,90 14,50 2.054 39,7 1.709 0,253
