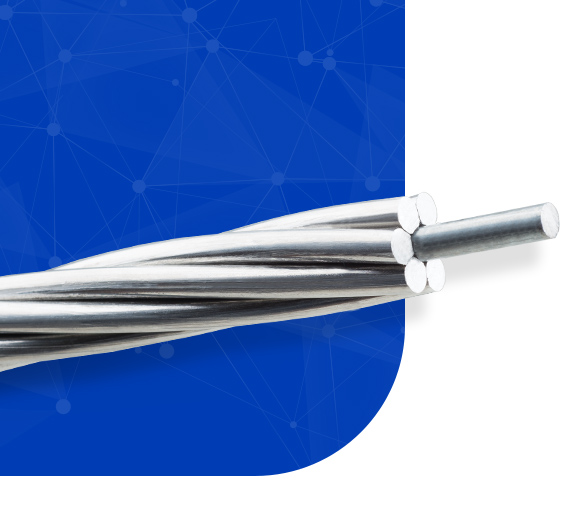

Cabo de Alumínio com Alma de Aço (CAA)

Cabo de Alumínio com Alma de Aço (CAA)


CONDUTOR

Fios de alumínio 1350, na tempera H19.


ALMA

Fio de aço galvanizado.


ACONDICIONAMENTO

Em rolos ou bobinas.


NORMA(S) APLICÁVEL(IS)

ABNT NBR 7270 • Cabos de alumínio nus com alma de aço zincado para linhas aéreas.
ASTM B 232 •  Concentric-lay-stranded Aluminum Conductors, Coated-Steel Reinforced (ACSR).


DADOS CONSTRUTIVOS


CÓDIGO BITOLA (AWG) ou (MCM) SEÇÃO NOMINAL ALUMINIO / AÇO (mm²) Nº DE FIOS X DIÂMETRO DIÂMETRO NOMINAL DO CABO (mm) MASSA NOMINAL (kg/km) RMC (kN) RESISTÊNCIA ELÉTRICA MÁXIMO C.C. 20ºC (ohm/km)
ALUMÍNIO (mm) AÇO (mm)
Turkey 6 13,30 / 2,22 6 x 1,68 1 x 1,68 5,04 53,8 5,31 2,1570
Thrush 5 16,83 / 2,81 6 x 1,89 1 x 1,89 5,67 68,1 6,65 1,7046
Swan 4 21,18 / 3,53 6 x 2,12 1 x 2,12 6,36 85,6 8,30 1,3545
Swallow 3 26,69 / 4,45 6 x 2,38 1 x 2,38 7,14 107,8 10,23 1,0749
Sparrow 2 33,59 / 5,60 6 x 2,67 1 x 2,67 8,01 135,8 12,65 0,8541
Robin 1 42,41 / 7,07 6 x 3,00 1 x 3,00 9,00 171,4 15,85 0,6764
Raven 1/0 53,52 / 8,92 6 x 3,37 1 x 3,37 10,11 216,2 19,46 0,5360
Quail 2/0 67,33 / 11,22 6 x 3,78 1 x 3,78 11,34 272,0 23,53 0,4261
Pigeon 3/0 85,12 / 14,19 6 x 4,25 1 x 4,25 12,75 343,9 29,42 0,3370
Penquin 4/0 107,22 / 17,87 6 x 4,77 1 x 4,77 14,31 433,2 37,06 0,2676
Waxwing 266,8 134,98 / 7,50 18 x 3,09 1 x 3,09 15,45 430,5 31,22 0,2136
Partridge 266,8 134,87 / 21,99 26 x 2,57 7 x 2,00 16,28 545,5 50,11 0,2148
Ostrich 300 152,19 / 24,71 26 x 2,73 7 x 2,12 17,28 614,7 56,41 0,1904
Merlin 336,4 170,22 / 9,46 18 x 3,47 1 x 3,47 17,35 542,9 39,37 0,1694
Linnet 336,4 170,55 / 27,83 26 x 2,89 7 x 2,25 18,31 689,9 62,91 0,1699
Oriole 336,4 170,50 / 39,78 30 x 2,69 7 x 2,69 18,83 784,2 77,26 0,1703
Chickadee 397,5 200,93 / 11,16 18 x 3,77 1 x 3,77 18,85 640,8 45,13 0,1435
Brant 397,5 201,56 / 26,13 24 x 3,27 7 x 2,18 19,62 762,5 65,10 0,1437
Ibis 397,5 201,34 / 32,73 26 x 3,14 7 x 2,44 19,88 813,5 72,42 0,1439
Lark 397,5 200,90 / 46,88 30 x 2,92 7 x 2,92 20,44 924,2 90,49 0,1446
Pelican 477 242,31 / 13,46 18 x 4,14 1 x 4,14 20,70 772,8 53,50 0,1190
Flicker 477 241,58 / 31,40 24 x 3,58 7 x 2,39 21,49 914,6 76,55 0,1199
Hawk 477 241,65 / 39,49 26 x 3,44 7 x 2,68 21,80 978,0 87,18 0,1199
Hen 477 241,27 / 56,30 30 x 3,20 7 x 3,20 22,40 1109,9 105,60 0,1204
Osprey 556,5 282,47 / 15,69 18 x 4,47 1 x 4,47 22,35 900,9 62,37 0,1021
Parakeet 556,5 282,31 / 36,60 24 x 3,87 7 x 2,58 23,22 1068,1 88,29 0,1026
Dove 556,5 282,59 / 45,92 26 x 3,72 7 x 2,89 23,55 1141,6 100,80 0,1025
Eagle 556,5 282,07 / 65,82 30 x 3,46 7 x 3,46 24,22 1297,5 123,50 0,1030
Peacock 605 306,13 / 39,78 24 x 4,03 7 x 2,69 24,19 1158,9 95,86 0,0946
Squab 605 305,83 / 49,81 26 x 3,87 7 x 3,01 24,51 1236,4 108,10 0,0947
Wood Duck 605 307,06 / 71,65 30 x 3,61 7 x 3,61 25,27 1412,5 128,70 0,0946
Teal 605 307,06 / 69,62 30 x 3,61 19 x 2,16 25,24 1397,7 133,10 0,0946
Duck 605 306,89 / 39,78 54 x 2,69 7 x 2,69 24,21 1161,0 98,87 0,0944
Kingbird 636 323,01 / 17,95 18 x 4,78 1 x 4,78 23,90 1030,3 71,33 0,0893
