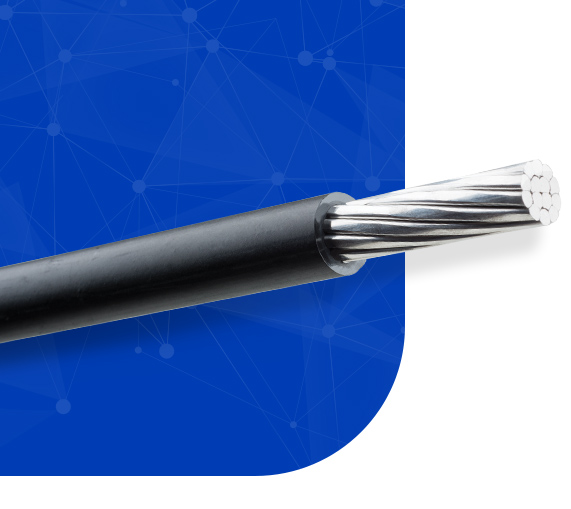

Cabo Unipolar Lamex Sem Cobertura 0,6/1kV (Alumínio)

Cabo Unipolar Lamex Sem Cobertura 0,6/1kV (Alumínio)


CONDUTOR

Fio de alumínio 1350, encordoado redondo compactado classe 2.


ISOLAÇÃO

Camada extrudada de composto termofixo de polietileno reticulado – XLPE para temperatura de operação no condutor de 90ºC, na cor preta.


APLICAÇÃO

Os cabos Lamex sem cobertura são recomendados para instalações fixas em circuitos de alimentação, ao ar livre, em locais úmidos ou secos.


NORMA(S) APLICÁVEL(IS)

ABNT NBR 7285 • Cabos de potência com isolação extrudada de polietileno termofixo (XLPE) para tensão de 0,6/1kV – Sem cobertura.

ABNT NBR 5410 • Instalações elétricas de baixa tensão.


DADOS CONSTRUTIVOS


EÇÃO NOMINAL DIÂMETRO NOMINAL DO CONDUTOR (mm) ESPESSURA NOMINAL DA ISOLAÇÃO (mm) DIÂMETRO EXTERNO NOMINAL (mm) PESO LIQUIDO NOMINAL (kg/km) ACONDICIONAMENTO (m)
( mm²) BOBINA
10 4,08 (Rn) 1,60 7,4 59
16 4,70 (Rc) 1,60 8,1 77
25 5,95 (Rc) 1,60 9,3 109
35 7,00 (Rc) 1,60 10,4 142
50 8,20 (Rc) 2,00 12,4 204
70 9,80 (Rc) 2,00 14,0 262
95 11,35 (Rc) 2,00 15,6 345
120 12,85 (Rc) 2,40 17,9 467
150 14,40 (Rc) 2,40 19,4 568
185 16,10 (Rc) 2,40 21,1 665
240 18,50 (Rc) 2,40 23,5 824
300 20,70 (Rc) 2,80 26,6 1.063
400 23,60 (Rc) 2,80 29,5 1.354
500 26,55 (Rc) 2,80 32,4 1.665
