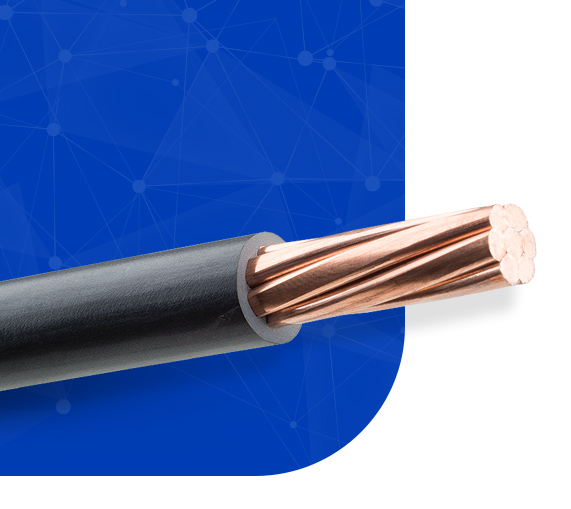

Cabo Lameflam BWF 750V

Cabo Lameflam BWF 750V


CONDUTOR

Fio de cobre nu, têmpera mole, encordoamento classe 2.


ISOLAÇÃO

Composto termoplástico à base de PVC antichama, temperatura máxima de operação no condutor de 70ºC em serviço contínuo, 100ºC em sobrecarga e 160ºC em curto-circuito. Possui especiais características quanto à não propagação e auto extinção de fogo.


APLICAÇÃO

Instalações elétricas internas em baixa tensão (residenciais, comerciais e industriais) em circuitos de distribuição e alimentadores.


ACONDICIONAMENTO

Em rolos ou bobinas.


NORMA(S) APLICÁVEL(IS)

ABNT NBR NM 247-3 • Cabos isolados com policloreto de vinila (PVC) para tensões nominais até 450/750V.
ABNT NBR 5410 • Instalações elétricas de baixa tensão.


DADOS CONSTRUTIVOS


SEÇÃO NOMINAL (mm²) DIÂMETRO NOMINAL DO CONDUTOR (mm) ESPESSURA NOMINAL DA ISOLAÇÃO (mm) DIÂMETRO EXTERNO NOMINAL (mm) PESO LIQUIDO NOMINAL (kg/km) ACONDICIONAMENTO (m)
ROLO BOBINA
6 2,91 (Rc) 0,8 4,6 69 100 -
10 3,75 (Rc) 1,0 5,9 114 100 -
16 4,71 (Rc) 1,0 6,8 173 100
25 5,95 (Rc) 1,2 8,5 266 100
35 7,00 (Rc) 1,2 9,6 357 100
50 8,15 (Rc) 1,4 11,1 487 -
70 9,70 (Rc) 1,4 12,6 681 -
95 11,30 (Rc) 1,6 14,7 937 -
120 13,10 (Rc) 1,6 16,5 1.192 -
150 14,65 (Rc) 1,8 18,4 1.470 -
185 16,06 (Rc) 2,0 20,3 1.842 -
240 18,70 (Rc) 2,2 23,3 2.409 -
300 20,80 (Rc) 2,4 25,8 3.016 -
400 22,70 (Rc) 2,6 28,2 3.810 -
500 25,95 (Rc) 2,8 31,8 4.883 -
