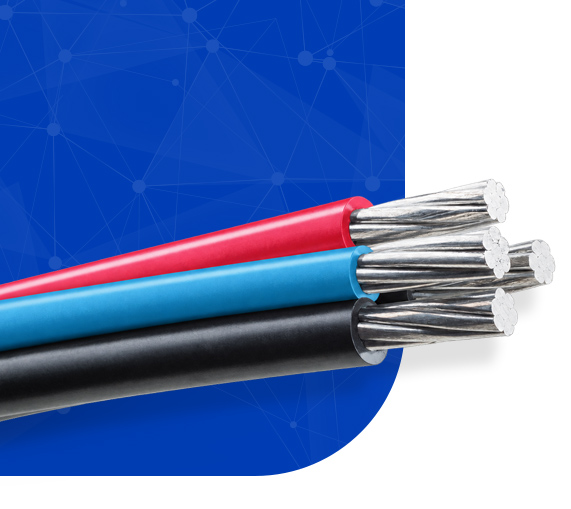

Cabo Multiplexado Lamex com Condutor Neutro Isolado (CA)
APLICAÇÃO
Os cabos multiplexados são recomendados para instalações aéreas em baixa tensão de sistema de distribuição de energia elétrica.
DADOS CONSTRUTIVOS
Os cabos multiplexados de 0,6/1kV, são reunidos em 1, 2 e 3 condutores fase em torno de um condutor neutro isolado.
• Condutor fase: Condutor de alumínio 1350, com encordoamento redondo normal ou compactado.
• Isolação: Camada extrudada de polietileno reticulado XLPE para classe térmica de 90ºC, colorido.
• Condutor neutro: Condutor de alumínio 1350 H19 com encordoamento redondo, isolado.
ACONDICIONAMENTO
Em bobinas ou rolos.
NORMA(S) APLICÁVEL(IS)
ABNT NBR 8182 • Cabos de potência multiplexados autossustentados com isolação extrudada de PE ou XLPE, para tensões até 0,6/1kV.
DADOS CONSTRUTIVOS *
| Formação | Condutor Fase | Condutor Neutro - CA | Cabo Completo | |||||||
| Seção Nominal (mm²) | Nº Fios | Diâmetro condutor (mm) | Espessura Isolação (mm) | Nº Fios x diâmetro (mm) | Diâmetro Condutor (mm) | Espessura Isolação (mm) | Carga Ruptura (daN) | Diâmetro Externo (mm) | Massa Nominal (Kg/km) | Resistência Elétrica C.C (ohm/km) |
| CABOS DUPLEX | ||||||||||
| 1x1x10+10 | 7-Rn | 4,08 | 1,20 | 7 x 1,36 | 4,08 | 1,20 | 195 | 13,2 | 103 | 3,08 |
| 1x1x16+16 | 7-Rc | 4,70 | 1,20 | 7 x 1,70 | 5,10 | 1,20 | 300 | 14,8 | 141 | 1,91 |
| 1x1x25+25 | 7-Rc | 5,95 | 1,40 | 7 x 2,11 | 6,33 | 1,40 | 446 | 18,2 | 213 | 1,20 |
| 1x1x35+35 | 7-Rc | 7,00 | 1,60 | 7 x 2,50 | 7,50 | 1,60 | 614 | 21,2 | 295 | 0,868 |
| 1x1x50+50 | 7-Rc | 8,20 | 1,60 | 7 x 3,00 | 9,00 | 1,60 | 836 | 23,9 | 395 | 0,641 |
| CABOS TRIPLEX | ||||||||||
| 2x1x10+10 | 7-Rn | 4,08 | 1,20 | 7 x 1,36 | 4,08 | 1,20 | 195 | 14,3 | 154 | 3,08 |
| 2x1x16+16 | 7-Rc | 4,70 | 1,20 | 7 x 1,70 | 5,10 | 1,20 | 300 | 15,9 | 210 | 1,91 |
| 2x1x25+25 | 7-Rc | 5,95 | 1,40 | 7 x 2,11 | 6,33 | 1,40 | 446 | 19,5 | 317 | 1,20 |
| 2x1x35+35 | 7-Rc | 7,00 | 1,60 | 7 x 2,50 | 7,50 | 1,60 | 614 | 22,7 | 438 | 0,868 |
| 2x1x50+50 | 7-Rc | 8,20 | 1,60 | 7 x 3,00 | 9,00 | 1,60 | 836 | 25,6 | 584 | 0,641 |
| 2x1x70+70 | 14-Rc | 9,80 | 1,80 | 7 x 3,45 | 10,35 | 1,80 | 1081 | 29,6 | 778 | 0,443 |
| CABOS QUADRUPLEX | ||||||||||
| 3x1x10+10 | 7-Rn | 4,08 | 1,20 | 7 x 1,36 | 4,08 | 1,20 | 195 | 16,0 | 206 | 3,08 |
| 3x1x16+16 | 7-Rc | 4,70 | 1,20 | 7 x 1,70 | 5,10 | 1,20 | 300 | 17,7 | 279 | 1,91 |
| 3x1x25+25 | 7-Rc | 5,95 | 1,40 | 7 x 2,11 | 6,33 | 1,40 | 446 | 21,7 | 420 | 1,20 |
| 3x1x35+35 | 7-Rc | 7,00 | 1,60 | 7 x 2,50 | 7,50 | 1,60 | 614 | 25,4 | 581 | 0,868 |
| 3x1x50+50 | 7-Rc | 8,20 | 1,60 | 7 x 3,00 | 9,00 | 1,60 | 836 | 28,5 | 773 | 0,641 |
| 3x1x70+70 | 14-Rc | 9,80 | 1,80 | 7 x 3,45 | 10,35 | 1,80 | 1081 | 33,2 | 1033 | 0,443 |
| 3x1x95+95 | 19-Rc | 11,35 | 2,00 | 19 x 2,50 | 12,50 | 2,00 | 1613 | 38,3 | 1392 | 0,320 |
| 3x1x120+120 | 19-Rc | 12,85 | 2,00 | 19 x 2,90 | 14,50 | 2,00 | 2054 | 42,3 | 1759 | 0,253 |
Rn = Condutor redondo normal
Rc = Condutor redondo compactado
(*) Dados sujeitos a alterações sem prévio aviso
Obs.: Outras bitolas sob consulta
