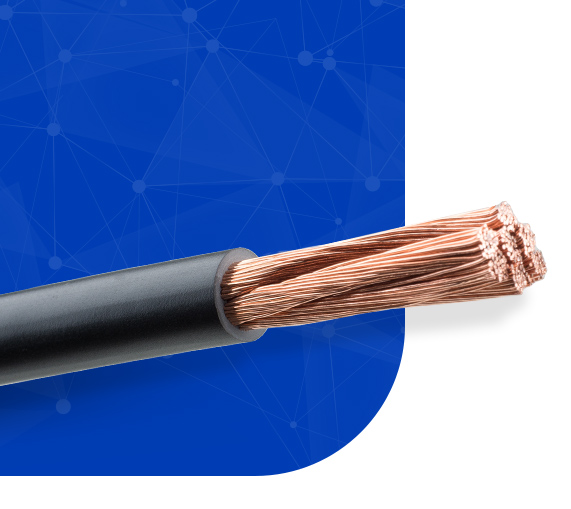

Cabo Lameflam Flex BWF 750V

Cabo Lameflam Flex BWF 750V


CONDUTOR

Fio de cobre nu, têmpera mole, encordoamento classe 5.


ISOLAÇÃO

Composto termoplástico à base de PVC antichama, temperatura máxima de operação no condutor de 70ºC em serviço contínuo, 100ºC em sobrecarga e 160ºC em curto-circuito. Possui especiais características quanto à não propagação e auto extinção de fogo.


APLICAÇÃO

Instalações elétricas internas em baixa tensão (residenciais, comerciais e industriais) em circuitos de distribuição e alimentadores, com maior facilidade de instalação devido a sua flexibilidade.


ACONDICIONAMENTO

Em rolos, bobinas ou carretéis.


NORMA(S) APLICÁVEL(IS)

ABNT NBR NM 247-3 • Cabos isolados com policloreto de vinila (PVC) para tensões nominais até 450/750V.
ABNT NBR 5410 • Instalações elétricas de baixa tensão.


DADOS CONSTRUTIVOS


SEÇÃO NOMINAL (mm²) DIÂMETRO NOMINAL DO CONDUTOR (mm) ESPESSURA NOMINAL DA ISOLAÇÃO (mm) DIÂMETRO EXTERNO NOMINAL (mm) PESO LIQUIDO NOMINAL (kg/km) ACONDICIONAMENTO (m)
ROLO BOBINA CARRETEL
1 1,22 0,6 2,5 14 100 - -
1,5 1,43 0,7 2,9 20 100 - 1.800
2,5 1,87 0,8 3,6 31 100 - 1.200
4 2,32 0,8 4,0 46 100 - 800
6 2,82 0,8 4,5 64 100 - 600
10 3,90 1,0 6,0 109 100 -
16 5,00 1,0 7,1 163 100 -
25 6,70 1,2 9,2 272 100 -
35 7,80 1,2 10,3 360 100 -
50 9,20 1,4 12,1 522 - -
70 10,70 1,4 13,6 699 - -
95 12,30 1,6 15,7 918 - -
120 14,10 1,6 17,5 1.140 - -
150 15,70 1,8 19,5 1.426 - -
185 17,50 2,0 21,7 1.743 - -
240 20,20 2,2 24,8 2.282 - -
