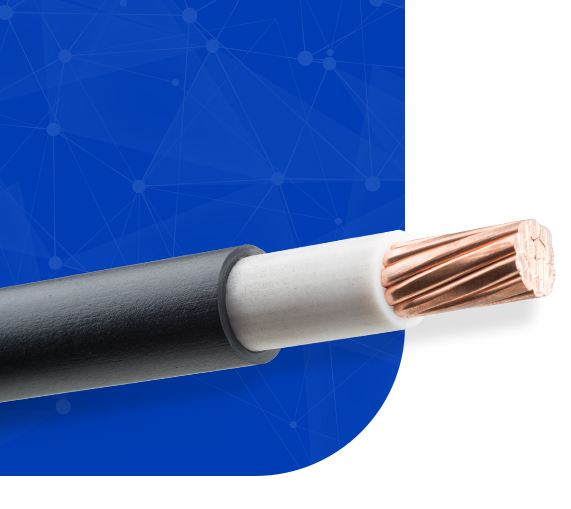

Cabo Lamenax 0,6/1kV

Cabo Lamenax 0,6/1kV


CONDUTOR

Fio de cobre nu, têmpera mole, encordoamento classe 2.


ISOLAÇÃO

Composto termoplástico à base de PVC, permitindo uma temperatura máxima de operação no condutor de 70ºC em serviço continuo, 100ºC em sobrecarga e 160ºC em curto-circuito. Possui especiais características quanto à não propagação e auto extinção de fogo.


COBERTURA

Composto termoplástico à base de PVC, possuindo especiais características quanto à não propagação e auto extinção de fogo.


APLICAÇÃO

Instalações elétricas fixas em baixa tensão (residenciais, comerciais e industriais) em circuitos alimentadores e distribuição de força, em linhas aéreas, eletrodutos (embutidos ou aparentes), canaletas (abertas ou fechadas) eletrocalhas, leitos e diretamente enterrados.


ACONDICIONAMENTO

Em rolos ou bobinas.


NORMA(S) APLICÁVEL(IS)

ABNT NBR 7288 • Cabos de potência com isolação sólida extrudada de cloreto de polivinila (PVC) ou polietileno (PE) para tensões de 1kV a 6kV.
ABNT NBR 5410 • Instalações elétricas de baixa tensão.



DADOS CONSTRUTIVOS


SEÇÃO NOMINAL (mm²) DIÂMETRO NOMINAL DO CONDUTOR (mm) ESPESSURA NOMINAL (mm) DIÂMETRO EXTERNO NOMINAL (mm) PESO LIQUIDO NOMINAL (kg/km) ACONDICIONAMENTO (m)
ISOLAÇÃO COBERTURA BOBINA
6 2,91 (Rc) 1,0 1,0 7,1 105
10 3,75 (Rc) 1,0 1,0 8,0 149
16 4,71 (Rc) 1,0 1,0 8,9 213
25 5,95 (Rc) 1,2 1,1 10,8 321
35 7,00 (Rc) 1,2 1,1 11,8 418
50 8,15 (Rc) 1,4 1,2 13,6 563
70 9,70 (Rc) 1,4 1,2 15,2 766
95 11,45 (Rc) 1,6 1,3 17,6 1.046
120 13,10 (Rc) 1,6 1,3 19,2 1.310
150 14,65 (Rc) 1,8 1,4 21,4 1.613
185 16,06 (Rc) 2,0 1,5 23,4 2.010
240 18,70 (Rc) 2,2 1,6 26,7 2.613
300 20,80 (Rc) 2,4 1,7 29,4 3.256
400 22,70 (Rc) 2,6 1,8 31,9 4.087
500 25,95 (Rc) 2,8 1,9 35,8 5.212

Entre em contato

Rua Lamesa, 414 - Bairro São Marcos
13876-023 - São João da Boa Vista - SP
Telefone: (19) 3623.1518

Veja como chegar

SAC

0800 16 16 42

E-mail

lamesa@lamesa.com.br

Lamesa Cabos Elétricos

Cabo Lamenax 0,6/1kV


CONDUTOR

Fio de cobre nu, têmpera mole, encordoamento classe 2.

ISOLAÇÃO

Composto termoplástico à base de PVC, permitindo uma temperatura máxima de operação no condutor de 70ºC em serviço continuo, 100ºC em sobrecarga e 160ºC em curto-circuito. Possui especiais características quanto à não propagação e auto extinção de fogo.

COBERTURA

Composto termoplástico à base de PVC, possuindo especiais características quanto à não propagação e auto extinção de fogo.

APLICAÇÃO

Instalações elétricas fixas em baixa tensão (residenciais, comerciais e industriais) em circuitos alimentadores e distribuição de força, em linhas aéreas, eletrodutos (embutidos ou aparentes), canaletas (abertas ou fechadas) eletrocalhas, leitos e diretamente enterrados.

ACONDICIONAMENTO

Em rolos ou bobinas.

NORMAS APLICÁVEIS

ABNT NBR 7288 • Cabos de potência com isolação sólida extrudada de cloreto de polivinila (PVC) ou polietileno (PE) para tensões de 1kV a 6kV.
ABNT NBR 5410 • Instalações elétricas de baixa tensão.


DADOS CONSTRUTIVOS (*)

SEÇÃO NOMINAL (mm²) DIÂMETRO NOMINAL DO CONDUTOR (mm) ESPESSURA NOMINAL (mm) DIÂMETRO EXTERNO NOMINAL (mm) PESO LIQUIDO NOMINAL (kg/km) ACONDICIONAMENTO (m)
ISOLAÇÃO COBERTURA BOBINA
6 2,91 (Rc) 1,0 1,0 7,1 105
10 3,75 (Rc) 1,0 1,0 8,0 149
16 4,71 (Rc) 1,0 1,0 8,9 213
25 5,95 (Rc) 1,2 1,1 10,8 321
35 7,00 (Rc) 1,2 1,1 11,8 418
50 8,15 (Rc) 1,4 1,2 13,6 563
70 9,70 (Rc) 1,4 1,2 15,2 766
95 11,45 (Rc) 1,6 1,3 17,6 1.046
120 13,10 (Rc) 1,6 1,3 19,2 1.310
150 14,65 (Rc) 1,8 1,4 21,4 1.613
185 16,06 (Rc) 2,0 1,5 23,4 2.010
240 18,70 (Rc) 2,2 1,6 26,7 2.613
300 20,80 (Rc) 2,4 1,7 29,4 3.256
400 22,70 (Rc) 2,6 1,8 31,9 4.087
500 25,95 (Rc) 2,8 1,9 35,8 5.212
