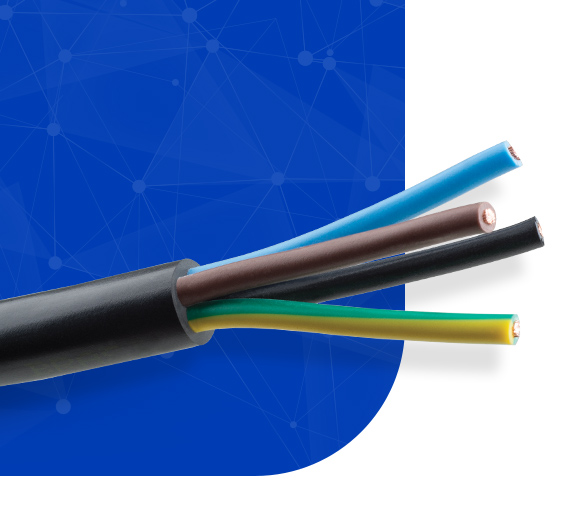

Cabo Lameflex 500V

Cabo Lameflex 500V


CONDUTOR

Fio de cobre nu, têmpera mole, encordoamento classe 5.


ISOLAÇÃO

Composto termoplástico à base de PVC flexível, permitindo uma temperatura máxima de operação no condutor de 70ºC em serviço continuo, 100ºC em sobrecarga e 160ºC em curto-circuito.


COBERTURA

Composto termoplástico à base de PVC flexível na cor preta.


APLICAÇÃO

Instalações em equipamento elétricos, moveis ou fixos.


NORMA(S) APLICÁVEL(IS)

ABNT NBR NM 247-5 • Cabos isolados com policloreto de vinila (PVC) para tensões nominais até 450/750V, inclusive.


DADOS CONSTRUTIVOS


Nº COND. x SEÇÃO NOMINAL (mm²) DIÂMETRO NOMINAL DO CONDUTOR (mm) ESPESSURA NOMINAL (mm) DIÂMETRO EXTERNO NOMINAL (mm) PESO LIQUIDO NOMINAL (kg/km) ACONDICIONAMENTO (m)
ISOLAÇÃO COBERTURA ROLO BOBINA
BIPOLAR
2 x 0,5 0,89 0,6 0,8 6,0 50 100 -
2 x 0,75 1,08 0,6 0,8 6,4 59 100 -
2 x 1 1,22 0,6 0,8 6,6 66 100 -
2 x 1,5 1,43 0,7 0,8 7,5 87 100 -
2 x 2,5 1,87 0,8 1,0 9,2 134 100 -
2 x 4 2,32 0,8 1,1 10,3 181 100 -
2 x 6 2,82 0,8 1,3 11,7 246 -
2 x 10 3,90 1,0 1,5 15,2 410 -
TRIPOLAR
3 x 0,5 0,89 0,6 0,8 6,3 56 100 -
3 x 0,75 1,08 0,6 0,8 6,7 67 100 -
3 x 1 1,22 0,6 0,8 7,0 77 100 -
3 x 1,5 1,43 0,7 0,9 8,1 105 100 -
3 x 2,5 1,87 0,8 1,1 9,9 161 100 -
3 x 4 2,32 0,8 1,2 11,1 223 100 -
3 x 6 2,82 0,8 1,4 12,6 303 -
3 x 10 3,90 1,0 1,5 16,0 499 -
TETRAPOLAR
4 x 0,5 0,89 0,6 0,8 6,9 67 100 -
4 x 0,75 1,08 0,6 0,8 7,3 81 100 -
4 x 1 1,22 0,6 0,9 7,9 97 100 -
4 x 1,5 1,43 0,7 1,0 9,1 132 100 -
4 x 2,5 1,87 0,8 1,1 10,9 197 100 -
4 x 4 2,32 0,8 1,3 12,4 280 100 -
4 x 6 2,82 0,8 1,4 13,8 375 -
4 x 10 3,90 1,0 1,6 17,8 628 -
