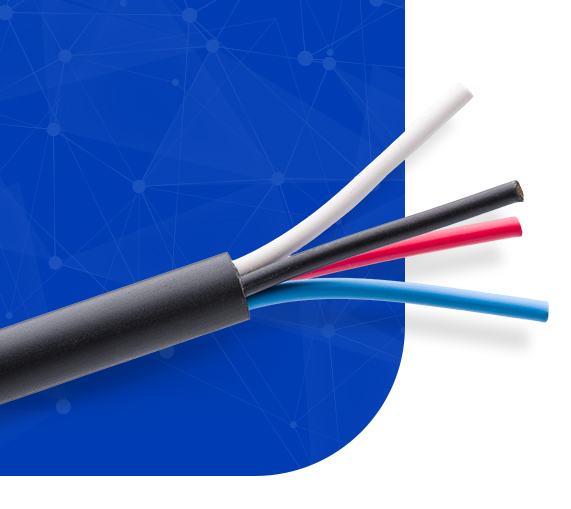

Cabo Lametil Flex 0,6/1kV

Cabo Lametil Flex 0,6/1kV


CONDUTOR

Fio de cobre nú, têmpera mole, encordoamento classe 5.


ISOLAÇÃO

Composto termofixo de borracha HEPR permitindo uma temperatura máxima de operação no condutor de 90ºC em serviço contínuo, 130ºC em sobrecarga e 250ºC em curto-circuito.


ENCHIMENTO

Composto termoplástico à base de PVC flexível.


COBERTURA

Composto termoplástico à base de PVC flexível resistente à chama.


APLICAÇÃO

Os cabos Lametil são empregados para uso em circuitos de alimenta ção e distribuição de energia elétrica em edifícios residenciais, comerciais, industriais, ao ar livre ou subterrâneas, em locais secos ou úmidos.


NORMA(S) APLICÁVEL(IS)

ABNT NBR 7286 • Cabos de potência com isolação extrudada de borracha etilenopropileno (EPR, HEPR ou EPR 105) para tensões de 1kV a 35kV
ABNT NBR 5410 • Instalações elétricas de baixa tensão.


DADOS CONSTRUTIVOS


CONDUTOR ISOLAÇÃO NÚMERO DE CONDUTORES COBERTURA PESO LÍQUIDO NOMINAL (Kg/Km)
SEÇÃO NOMINAL (mm²) DIÂMETRO NOMINAL (mm) ESPESSURA NOMINAL (mm) ESPESSURA NOMINAL (mm) DIÂMETRO EXTERNO NOMINAL (mm)
1,5 1,43 0,7 1 0,9 4,8 34
2 1,0 7,9 90
3 1,0 8,3 105
4 1,0 9,1 126
2,5 1,87 0,7 1 0,9 5,2 45
2 1,0 8,8 119
3 1,0 9,3 142
4 1,1 10,4 177
4 2,32 0,7 1 0,9 5,7 61
2 1,1 9,9 164
3 1,1 10,5 200
4 1,1 11,4 245
6 2,82 0,7 1 0,9 6,2 81
2 1,1 10,9 215
3 1,1 11,5 267
4 1,2 12,9 336
10 3,90 0,7 1 1,0 7,5 127
2 1,2 13,3 335
3 1,2 14,1 422
4 1,2 15,5 525
16 5,00 0,7 1 1,0 8,6 183
2 1,2 17,9 569
3 1,3 18,7 717
4 1,3 20,4 883
25 6,70 0,9 1 1,1 10,9 294
2 1,3 22 897
3 1,4 23,5 1131
4 1,5 25,9 1412
35 7,80 0,9 1 1,1 12 384
2 1,4 24,4 1157
3 1,5 26,1 1471
4 1,5 28,6 1829
50 9,20 1 1 1,2 13,8 543
2 1,5 27,8 1584
3 1,6 29,8 2032
4 1,7 32,9 2557
70 10,70 1,1 1 1,2 15,5 728
2 1,6 31,5 2102
3 1,7 33,6 2714
4 1,8 37,2 3426
95 12,30 1,1 1 1,3 17,3 943
120 14,10 1,2 1 1,3 19,3 1174
150 15,70 1,4 1 1,4 21,6 1467
185 17,50 1,6 1 1,4 23,8 1782
240 20,20 1,7 1 1,5 26,9 2321
300 22,50 1,8 1 1,6 26,6 2883
400 25,60 2 1 1,7 33,3 3773
500 31,70 2,2 1 1,8 40,1 4835
