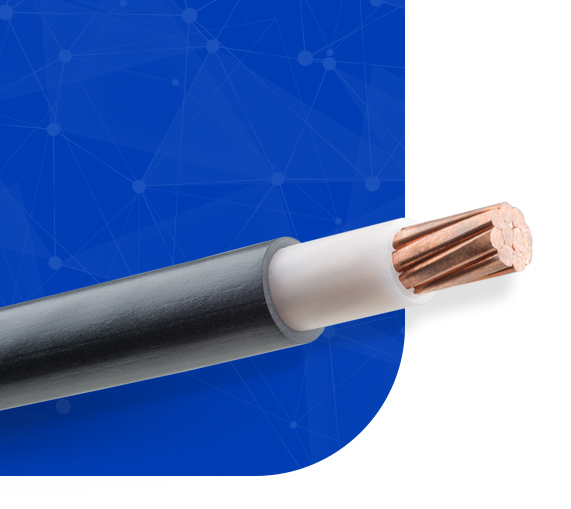

Cabo Lametil 0,6/1kV

Cabo Lametil 0,6/1kV


CONDUTOR

Fio de cobre nú, têmpera mole, encordoamento classe 2.


ISOLAÇÃO

Composto termofixo de borracha HEPR permitindo uma temperatura máxima de operação no condutor de 90ºC em serviço contínuo, 130ºC em sobrecarga e 250ºC em curto-circuito.


COBERTURA

Composto termoplástico à base de PVC flexível resistente à chama.


APLICAÇÃO

Os cabos Lametil são empregados para uso em circuitos de alimentação e distribuição de energia elétrica em edifícios residenciais, comerciais, industriais, ao ar livre ou subterrâneas, em locais secos ou úmidos.


ACONDICIONAMENTO

Em rolos ou bobinas.


NORMA(S) APLICÁVEL(IS)

ABNT NBR 7286 • Cabos de potência com isolação extrudada de borracha etilenopropileno (EPR, HEPR ou EPR 105) para tensões de 1kV a 35kV
ABNT NBR 5410 • Instalações elétricas de baixa tensão.


DADOS CONSTRUTIVOS


SEÇÃO NOMINAL (mm²) DIÂMETRO NOMINAL DO CONDUTOR (mm) ESPESSURA NOMINAL (mm) DIÂMETRO EXTERNO NOMINAL (mm) PESO LÍQUIDO NOMINAL (Kg/Km) ACONDICIONAMENTO (m)
ISOLAÇÃO COBERTURA BOBINA
6 2,91 (Rc) 0,7 0,9 6,3 86
10 3,75 (Rc) 0,7 1,0 7,3 131
16 4,71 (Rc) 0,7 1,0 8,3 192
25 5,95 (Rc) 0,9 1,1 10,1 291
35 7,00 (Rc) 0,9 1,1 11,2 384
50 8,15 (Rc) 1,0 1,2 12,8 515
70 9,70 (Rc) 1,1 1,2 14,5 717
95 11,30 (Rc) 1,1 1,3 16,3 970
120 13,10 (Rc) 1,2 1,3 18,3 1234
150 14,65 (Rc) 1,4 1,4 20,5 1521
185 16,06 (Rc) 1,6 1,4 22,4 1890
240 18,70 (Rc) 1,7 1,5 25,4 2458
300 20,80 (Rc) 1,8 1,6 27,9 3064
400 22,70 (Rc) 2,0 1,7 30,5 3867
500 25,95 (Rc) 2,2 1,8 34,3 4952
